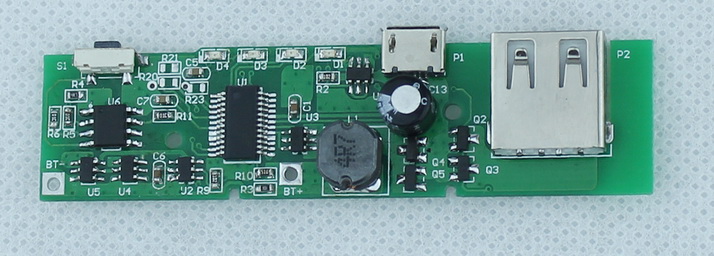

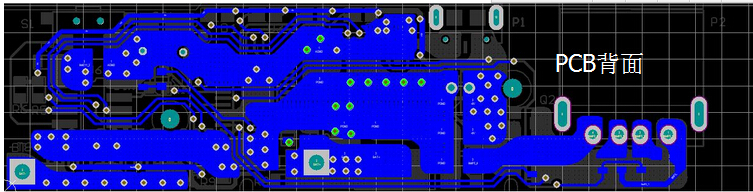

電路板相關：
充電截止電壓：4.2V
放電截止電壓：3V
保護方式：硬件鋰電過流，過壓 ，欠壓保護
，硬件輸出短路保護，軟件過流 ，欠壓保護
充電輸入端為Micro 5pin usb接口，放電端通過標準USB插頭放電
本產品通過智能單片機和保護IC 對產品提供軟件
，硬件雙重保護

1 充電器要求:5V/1A
2 充電電流:900±100mA
3 充飽電壓:4.2V±0.05V
4 充電截止電流 60~100mA

USB輸出特性
1 空載輸出電壓：5.1V±0.2V
2 額定輸出電流：1A
3 輸出帶載電壓：4.7V-5.2V
4 輸出紋波：≤300mV 20M帶寬測試
5 最大輸出保護電流：2.5a±0.2A
6 最小輸出電流檢測：50mA +/- 20mA 電池電壓3.7V
7 輸出效率：＞89% 電池電壓3.7V，輸出1A測試

工作說明：
1 、對其他設備充電：將配置的充電線USB一端接入移動電源輸出OUT端口 ，另一端接上手機或其他充電設備
，按按鍵即可對手機或其它充電設備進行充電，當斷開連接（或按電量按鍵不接充電設備） ，約20±1秒
，移動電源會自動關閉輸出電路，進入省電模式。
2
、充電狀態顯示：對移動電源充電時,按正常的充電程序充電 ，即按當前電芯電量相應閃

如果您對我們的方案感興趣
，歡迎聯系我們，我司免費提供芯片/模塊 。

本方案中下面的的升壓芯片都可以滿足應用：
